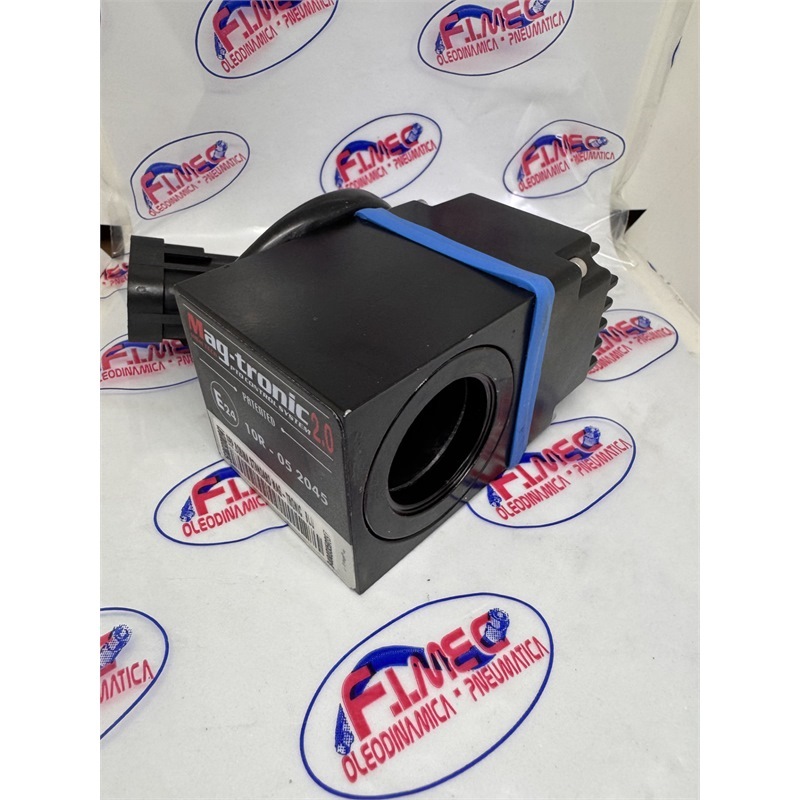

MAG-TRONIC BLU 10R-05 2045 Bobina

BOBINA PER IMPIANTI RIBALABILI APE CAR 34040359237 FORO 31 MM BOBINE PER MAG-TRONIC HIGH TECH . ag-tronic SPECIFICHE ELETTRICHE VALORE min. Tipico max. 10 V 30 V PARAMETRO TENSIONE DI ALIMENTAZIONE Valore per un corretto funzionamento. Sotto il valore minimo la scheda non alimenta il solenoide Sopra il valore massimo la scheda si puo danneggiare irreparabilmente. Non superare mai il valore massimo. Questo valore di corrente è mantenuto per i soli primi 2 secondi dalla pressione del pulsante di innesto. Questo valore di corrente è mantenuto fintanto che la PTO resta innestata. Bobina standard 340-038-00041 CORRENTE DI INNESTO MEDIA CORRENTE DI MANTENIMENTO MEDIA CORRENTE IN STAND-BY SEGRANAZIONE PITA INNESTATA CORRENTE IN USCITA SEGNALAZIONE ALLARME CORRENTE IN INGRESSO INNESTO PTO CORRENTE IN INGRESSO CONSENSO/INTERLOCK 57.0 A 2.5 A 45 mA Valori di corrente superiore possono causare 250 mA malfunzionamenti momentanei o rotture de- finitive del sistema. Valori di corrente superiore possono causare 250 mA malfunzionamenti momentanei o rotture de- finitive del sistema. 3 тА 3 тА SPECIFICHE AMBIENTALI TEMPERATURA DI -40°C 85°C LAVORO TEMPERATURA DI 40°C 85°C STOCCAGGIO ALTRE BOBINE DISPONIBILI 340-038-00032 : differisce dalla bobina standard 340-038-00041 perchè ha un filo in più (VIOLA) che è un altro consenso a segnale stabile per il controllo del freno di stazionamento. 340-038-00069 : differisce dalla bobina standard 340-038-00041 per il tipo di segnale accettato per eseguire l'innesto. In particolare va comandata sul filo ROSA con un segnale stabile (interruttore stabile). Inoltre, NON ha l'ingresso del consenso e, in pratica, innesta qualunque sia il segnale sul filo GRIGIO. (utilizzabile anche per versione Daily Agile con expanded module). 340-038-00078 : differisce dalla bobina standard 340-038-00041 perchè NON ha il disinnesto automatico dopo 6 ore consecutive d'innesto. 340-038-00309 : differisce dalla bobina standard 340-038-00041 perchè è da utilizzare su veicoli Daily Agile SENZA expanded module. (vedere istruzioni specifiche ns. codice 997-001-01722). 340-038-00318 : differisce dalla bobina standard 340-038-00041 perché ha un filo in più (VIOLA) che è un altro consenso a segnale stabile per il controllo del freno di stazionamento ma NON ha il disinnesto automatico dopo 6 ore. 340-038-00327: differisce dalla bobina standard 340-038-00041 perché vede il segnale di consenso sul filo GRIGIO solo stabile. 340-038-00336 : differisce dalla bobina standard 340-038-00041 perchè è una bobina speciale per versione display (kit. ns. codice 301-000-03151) e comunica con il display tramite un segnale seriale. E compatibile SOLO per questo tipo di impianto. (vedere istruzioni specifiche ns. codice 997-001-01819 )
