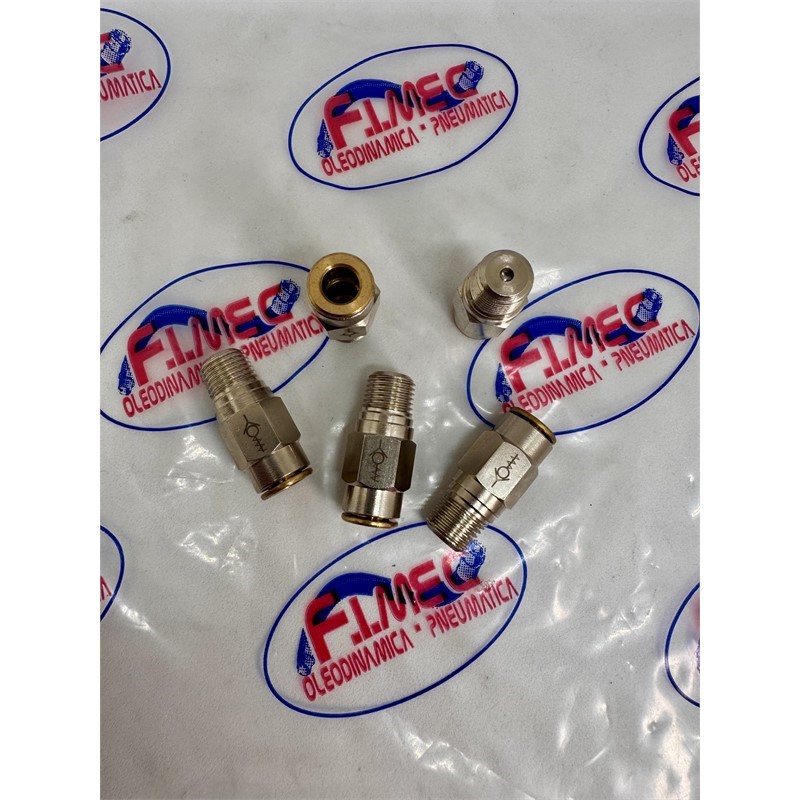

Raccordo diritto con valvola non ritorno tubo 6 M10x1

Serie HP – Raccordi Automatici per Lubrificazione fino a 150 Bar Descrizione La Serie HP rappresenta una nuova generazione di raccordi automatici progettati per applicazioni di lubrificazione ad alta pressione. Grazie a un innovativo sistema di aggraffaggio della pinza, questi raccordi garantiscono prestazioni elevate e una tenuta affidabile fino a 150 bar, superando i limiti tradizionali dei raccordi push-in standard. Ideali per impianti di lubrificazione centralizzata e circuiti ad alta pressione, i raccordi HP assicurano rapidità di installazione, sicurezza e massima affidabilità anche nelle condizioni operative più gravose. ⸻ Specifiche Tecniche * Corpo: Ottone nichelato UNI EN 12164 CW614N / UNI EN 12165 CW617N * Parti filettate: Ottone nichelato UNI EN 12164 CW614N * Pinza di aggraffaggio: Ottone UNI EN 12164 CW614N * Guarnizioni: NBR * Seeger: Acciaio C75 zincato Campo di temperatura * Da -20 °C a +80 °C Pressione di esercizio * Da 0 a 150 bar Filettature Disponibili * M6x0,75 * M6x1 * M8x1 * M10x1 * R1/8 * R1/4 Diametri Tubo Compatibili * Ø 4 mm * Ø 6 mm ⸻ Tubi Consigliati * PA6-6 (4x1,5 – 6x3) * Tubi alta pressione con terminale metallico Tolleranze accettabili sui tubi: ±0,07 mm fino a Ø 6 mm. ⸻ Campi di Applicazione La Serie HP è progettata specificamente per: * Impianti di lubrificazione centralizzata * Sistemi automatici ad alta pressione * Circuiti industriali per grasso e olio La pressione massima di esercizio può variare in funzione del tipo di tubo utilizzato e della temperatura di lavoro, che può influire sulla pressione di scoppio del tubo stesso. ⸻ Modelli Disponibili Descrizione Diritto maschio conico Gomito maschio conico Terminale diritto Terminale 90° Boccola recuperabile Valvola di non ritorno per 150 bar Vantaggi della Serie HP * Installazione rapida senza utensili speciali * Elevata tenuta fino a 150 bar * Affidabilità anche in ambienti industriali gravosi * Ottima resistenza alla corrosione grazie al trattamento nichelato * Ideali per sistemi di lubrificazione professionali e industriali
