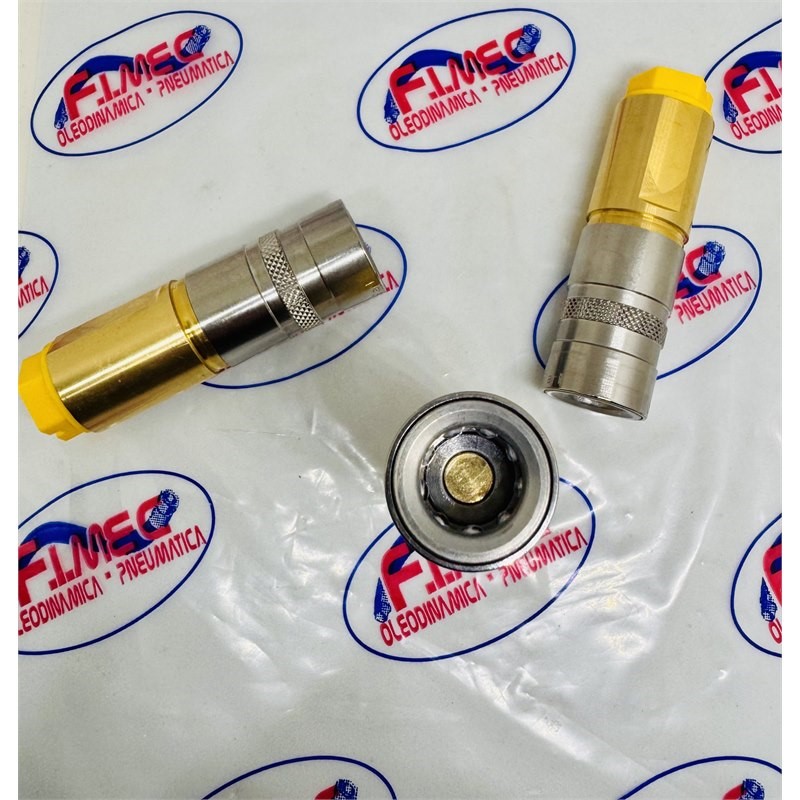

Innesto per pressione terzo asse sterzante

Raccordi rapidi CBI Raffreddamento | Termoregolazione La tecnologia anti inquinamento a facce piane... ... assicura la continuità della tenuta stagna Applicazioni ● ● Acqua fredda, acqua glicole, acqua calda, vapore ● ● Oli refrigeranti, minerali o sintetici ● ● Oli di lubrificazione ● ● Circuiti gas: argo, azoto, elio… Sistema anti- goccia Garantisce la sicurezza degli operatori, la protezione degli utensili, la produzione e del luogo di lavoro. Elevata resistenza meccanica La solidità e robustezza del prodotto fornisce al CBI una resistenza elevata alle sollecitazioni meccaniche (vibrazioni, oscillazioni, ecc.). Semplicità dei collegamenti Tenuta stagna frontale mediante guarni zione di tenuta integrata nell’otturatore su tutti gli innesti maschi cilindrici. Bloccaggio automatico e design compatto CBI offre una gestione agevolata per l'operatore. Un concetto particolarmente adatto: ● ● alle connessioni cieche ● ● alle connessioni ripetut Possibilità di installare gli innesti ad incasso (vedere p. 6). Il design a faccia piana previene l'inquinamento L'integrità di fluidi e gas è garantita. Nessuna impurità entra nel circuito. Tenuta stagna possibile mediante (anello) kit di tenuta KES su tutti i raccordi f ilettatura gas cilindrica (vedere p. 7, 8 e 11). Riducete i vostri costi di esercizio e adottate un metodo di sviluppo sostenibile. Con la tecnologia Stäubli puntate sulle:- prestazioni dei vostri impianti- affidabilità a lungo termine dei vostri investimenti,- non inquinamento dell'ambiente CBI 3 4 CBI CBI 03 CBI 06 CBI 09 CBI 12 CBI 16 CBI 25 Diametro nominale DN (mm) 3 6 9 12 16 25 Pressione massima ammissibile PS (bar) 50 50 50 50 50 50 Otturazione doppia Caratteristiche tecniche Tenuta stagna Guarnizione: ●●Nitrile (NBR) ●● Fluorocarbonio (FPM) ●● Etilene-Propilene (EPDM)* ●●Perfluorato (FFKM) nella vena del fluido Altre guarnizioni disponibili su richiesta. Costruzione Versione standard: ottone e acciaio inossidabile. Opzione BF: tutte le parti della vena del fluido sono in acciaio inossidabile. Vedi le tabelle delle referenze. Tappi di raccordo: alluminio e Cloroprene (CR) Tappi di innesto: Cloroprene (CR) Temperature minime/massime ammissibili senza tappi Natura del fluido Tipo di guarnizione Temperature minime/massime ammissibili TS (°C) Acqua fredda o calda, oli idraulici e minerali Nitrile (NBR) +15 y +100 Oli termoconduttori Fluorocarbonio (FPM) +10 y +200 Perfluorato (FFKM) 0 y +250 Acqua glicole Etilene-Propilene (EPDM) *-20 y +150 Acqua calda e vapore Etilene-Propilene (EPDM) *-20 y +200 * Importante! Si sconsiglia l'uso e qualsiasi contatto della guarnizione Etilene-Propilene (EPDM) con fluidi di origine minerale (olio, grasso...). Temperature minime/massime ammissibili TS dei tappi Cloroprene (CR): -20 y +100 °C Per un funzionamento a temperature diverse da quelle indicate: consultateci. CBI 5 Tabelle idrauliche portata / perdita di carico Velocità del fluido inferiore o uguale a 5 m/s: tutte le guarnizioni Velocità del fluido tra i 5 m/s e i 10 m/s:- guarnizioni Nitrile e Fluorocarbonio - temperatura ≤ 60 °C Velocità (m/s) Portata (l/min) CBI 03 CBI 06 CBI 09 CBI 12 CBI 16 CBI 25 5 2 8.5 19 34 60.5 147 10 4 17 38 68 121 294 V = 5 m/s V = 10 m/s CBI 03 a CBI 09 Condizioni di prova: ●● Fluido di prova: acqua ●● Senso di circolazione: innesto raccordo Perdita di carico (bar) Portata (l/min) CBI 12 a CBI 25 V = 5 m/s V = 10 m/s Condizioni di prova: ●● Fluido di prova: acqua ●● Senso di circolazione: innesto raccordo Perdita di carico (bar) Portata (l/min) File 3D disponibili previo richiesta alla nostra rete vendite. Tabelle pneumatiche portata / perdita di carico Perdita di carico (bar) Montaggio degli innesti a pozzo Gli innesti maschi cilindrici possono essere completamente incastrati. Durante l’incastro degli innesti CBI 06 e 09 per ottenere una migliore presa durante il disaccoppiamento, è indispensabile usare raccordi CBI 06 e 09 con anello di bloccaggio a spalla rinforzata Condizioni di prova: ● ● Pressione all'ingresso: 6 bar ● ● Senso di circolazione: innesto raccordo Disegni di lavorazione su richiesta. Portata (Nm3/h) Raccordi CBI 06 e CBI 09 con anello di bloccaggio a spalla rinforzata Aggiungere il codice VP alle referenze dei raccordi CBI 06 o CBI 09 p. 7 e 8. Ex.: CBI 06.1101/IA/VP Dimensioni CBI 06: Ø = 24 mm L = 30 mm CBI 09: Ø = 36 mm L = 43 mm 6 CBI Referenze Raccordi Descrizione Filettatura femmina (non disponibile con f ilettatura NPT) 90° filettatura femmina (non disponibile con f ilettatura NPT) Modelli Filettatura CBI 03 G 1/8 NPT 1/8 G 1/4 G 3/8 CBI 06 CBI 09 NPT 1/4 Rc 1/4 G 3/8 NPT 3/8 G 1/2 NPT 1/2 CBI 12 G 1/2 NPT 1/2 CBI 16 G 3/4 NPT 3/4 G 1 G 1 1/4 CBI 25 NPT 1 NPT 1 1/4 CBI 06 G 1/4 NPT 1/4 CBI 09 G 3/8 Filettatura maschio (non disponibile con f ilettatura M 16 x 1,5) Dimensioni (mm) Referenze Ø D1 Ø D2 L1 L2 L3 L4 H/piatti Standard 15 15 22 22 22 22 30,5 30,5 30,5 30,5 41 41 53 53 66,5 66,5 66,5 66,5 17 17 44 44 48,5 46,5 61 65 61 61 75,5 75,5 79 79 103 103 53,5 129,5 53,5 128,5 148 141 148 141 13 13 20 20 17 20 24 24 24 24 27 27 CBI 03.1100/IA CBI 03.1200/IA CBI 06.1101/IA CBI 06.1102/IA CBI 06.1201/IA CBI 06.1111/IA CBI 09.1102/IA CBI 09.1202/IA Opzione BF CBI 03.1100/IA/BF CBI 03.1200/IA/BF CBI 06.1101/IA/BF CBI 06.1102/IA/BF CBI 06.1201/IA/BF CBI 09.1102/IA/BF CBI 09.1202/IA/BF CBI 09.1103/IA CBI 09.1203/IA CBI 12.1103/IA CBI 12.1203/IA 36 36 55 55 55 55 56,5 56,5 25 48 22 CBI 16.1104/IA CBI 16.1204/IA CBI 25.1105/IA CBI 25.1106/IA CBI 25.1205/IA CBI 25.1206/IA CBI 06.1101/IA/RE 24,5 48 22 CBI 06.1201/IA/RE 99,6 G 1/4 con cono a 60° G 3/8 CBI 06 con cono a 60° M16 x 1,5 con cono a 24° per tubo 10 mm G 3/8 con cono a 60° CBI 09 G 1/2 con cono a 60° CBI 12 G 1/2 CBI 16 G 3/4 CBI 25 NPT 1 1/4 61,5 11 61 59 82 84 109,3 14 134 16 130 22,5 18 12 11 12 14 88,5 24 20 21 20 24 24 27 32 55 CBI 09.1102/IA/RE CBI 06.1151/IA CBI 06.1152/IA CBI 06.1610/IA CBI 09.1152/IA CBI 09.1153/IA CBI 12.1153/IA CBI 16.1154/IA CBI 25.1256/IA CBI 12.1103/IA/BF CBI 12.1203/IA/BF CBI 16.1104/IA/BF CBI 16.1204/IA/BF CBI 06.1151/IA/BF CBI 09.1152/IA/BF CBI 12.1153/IA/BF CBI 7 Referenze Raccordi Descrizione 90° filettatura maschio (non disponibile con filettatura M 16 x 1,5) Modelli Filettatura o Ø CBI 06 CBI 09 Per tubo gomma CBI 06 Per tubo autobloccante CBI 06 Dimensioni (mm) Ø D G 1/4 con cono a 60° G 3/8 con cono a 60° M16 x 1,5 con cono a 24° per tubo 10 mm G 3/8 Ø 10 mm 22 22 22 30,5 L1 56,5 56,5 56,5 99,6 L2 11 11 11 12 Referenze L3 44 24,5 24 38 L4 48 48 48 88,5 H/piatti Standard 22 22 22 21 CBI 06.1151/IA/RE CBI 06.1152/IA/RE CBI 06.1610/IA/RE CBI 09.1152/IA/RE 78,5 Ø 3/8" CBI 09 90° per tubo autobloccante CBI 06 Ø 1/2" Ø 3/8" CBI 09 Ø 1/2" 74,5 115 56,5 97 23,5 28 28 23,5 28 56 45 20 20 22 48 88 19 21 22 24 CBI 06.1810/IA CBI 06.1810/IA/CN CBI 09.1813/IA/CN CBI 06.1810/IA/CN/RE CBI 09.1813/IA/CN/RE 8 CBI Referenze Innesti Descrizione Filettatura femmina Modelli Filettatura Dimensioni (mm) CBI 03 CBI 06 CBI 09 CBI 12 CBI 16 CBI 25 Filettatura gas maschio cilindrica con cono a 60° e tenuta stagna integrata CBI 03 CBI 06 CBI 09 CBI 12 CBI 16 Referenze L1 G 1/8 NPT 1/8 G 1/4 G 3/8 G 3/8 G 1/2 NPT 1/2 G 3/4 NPT 3/4 G 1 G 1 1/4 NPT 1 1/4 G 1/8 G 1/4 G 3/8 43,5 41,5 59 61 71 90 90 105 102 123 126,5 121,5 L2 L3 H/piatti 13 13 17 21 23 30 30 38 38 Standard CBI 03.7100/IA CBI 03.7200/IA CBI 06.7101/IA CBI 06.7102/IA CBI 09.7102/IA CBI 12.7103/IA Opzione BF CBI 03.7100/IA/BF CBI 03.7200/IA/BF CBI 06.7101/IA/BF CBI 06.7102/IA/BF CBI 09.7102/IA/BF CBI 12.7103/IA/BF CBI 12.7203/IA CBI 16.7104/IA CBI 16.7204/IA 55 55 55 39,5 54 53,5 G 3/8 G 1/2 G 3/4 CBI 25 Con prolunga, filettatura gas maschio cilindrica con cono a 60° e tenuta stagna integrata CBI 06 G 1 1/4 G 1/4 G 1/4 G 1/4 67 85 100,5 101 74 92 122 8 10 11 11 14 15 21 10 10 10 13 17 21 23 30 38 55 64 82 112 17 17 17 CBI 25.7105/IA CBI 25.7106/IA CBI 25.7206/IA CBI 03.7150/IA CBI 06.7151/IA CBI 06.7152/IA CBI 09.7152/IA CBI 12.7153/IA CBI 16.7154/IA CBI 25.7156/IA CBI 06.7151/IA/64 CBI 06.7151/IA/80 CBI 06.7151/IA/110 CBI 12.7203/IA/BF CBI 16.7104/IA/BF CBI 16.7204/IA/BF CBI 03.7150/IA/BF CBI 06.7151/IA/BF CBI 09.7152/IA/BF CBI 12.7153/IA/BF CBI 16.7154/IA/BF CBI 9 Referenze Innesti Descrizione Passaparete, filettatura gas maschio cilindrica con cono a 60° Modelli Filetta tura CBI 03 CBI 06 CBI 09 CBI 12 CBI 16 Filettatura maschio conica CBI 06 G 1/8 G 1/4 G 3/8 G 1/2 G 3/4 Dimensioni (mm) L1 46 60,5 72 96 111,5 L2 8 11 12 14 16 Referenze H1/piatti H2/piatti Ø foro paratia 13 17 23 30 38 15 21 27 34 46 12,5 16,5 22,5 28,5 36,5 Max. spessore paratia 4,5 4 4 6 Standard Opzione BF CBI 03.5150/IA CBI 03.5150/IA/BF CBI 06.5151/IA CBI 06.5151/IA/BF CBI 09.5152/IA CBI 09.5152/IA/BF CBI 12.5153/IA CBI 12.5153/IA/BF 5 NPT 1/4 53,5 NPT 3/8 53 R 1/4 CBI 09 53,5 NPT 3/8 69 R 3/8 CBI 12 CBI 25 R 1/2 67 89 NPT 11/4 98,5 11 11 11 11 11 15 22,5 17 19 17 23 23 30 55 CBI 16.5154/IA CBI 16.5154/IA/BF CBI 06.7251/IA CBI 06.7252/IA CBI 06.7161/IA CBI 09.7252/IA CBI 09.7162/IA CBI 12.7163/IA CBI 12.7163/IA/BF CBI 25.7256/IA 10 CBI Equipaggiamenti supplementari Costituiti da un anello di tenuta e da un O-ring, i kit KES garantiscono una perfet ta tenuta tra il raccordo e il suo supporto. Tappi di protezione (da ordinare separatamente) Disponibili per tutti i modelli. Referenze tappo del raccordo: CBI xx.8500 Lunghezza raccordo / innesto accoppiati: L = (L1 raccordo + L1 innesto) – X Modello X (mm) CBI 03 CBI 06 CBI 09 18,6 24,7 Modello X (mm) CBI 12 CBI 16 33 CBI 25 46 57 67,4 Kit di tenuta KES I codici articolo compatibili con questa opzione sono caratterizzati dal simbolo nelle tabelle a pag. 7 e 8. I kit KES devono essere ordinati separatamente Scegliere i materiali dell'anello e della guarnizione nel nostro catalogo KES RP 003 a seconda dell'applicazione. Referenze tappo dell' innesto: CBI xx.8550 Kit di tenuta KES Tutti i fluidi
