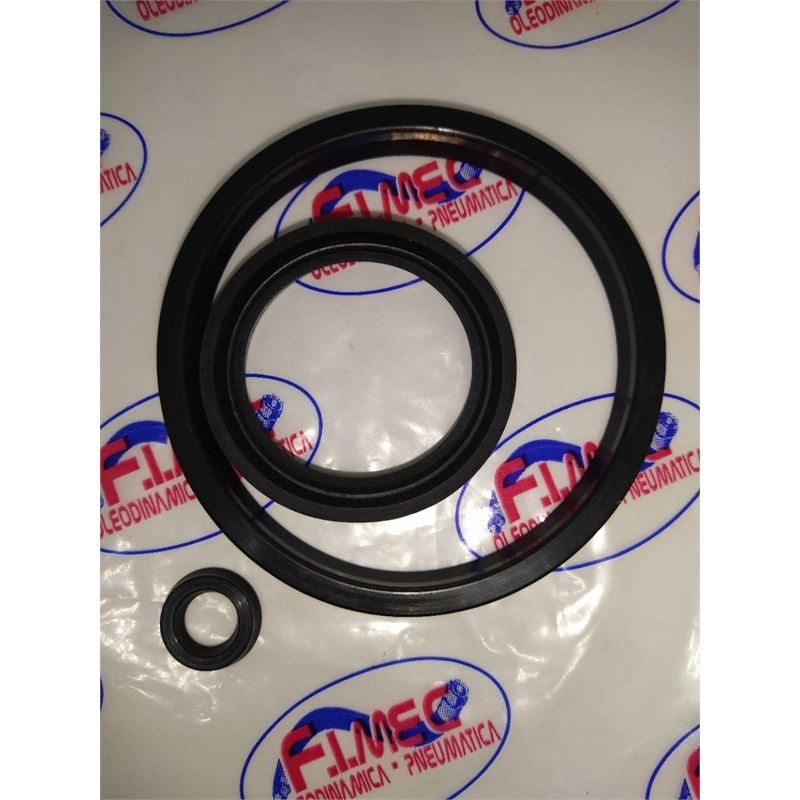

GUM D. 085x065x10

Dimensioni (mm) 85,00 - 65,00 - 10,00 La gamma delle GU/GUM è caratterizzata da un profilo a labbri simmetrici. E' utilizzata sia per la tenuta su stelo che su pistone, nei cilindri oleodinamici e pneumatici. Materiale: NBR 90 Shore. La GU è caratterizzata dal labbro di tenuta a spigolo vivo. Il suo profilo è identico a quello delle GUM, differenziandosi per le dimensioni con riferimenti in pollici.In alcuni casi le guarnizioni vengono montate con l'inserzione di un anello di arresto,che impedisce loro di traslare assialmente nella della sede. L’anello di arresto non deve comprimere la guarnizione nella sede, ma deve permettere un gioco di 0,5 ÷ 1 mm. Nell’anello, inoltre, è necessario praticare una serie di fori che hanno lo scopo di ripartire in egual misura il fluido in pressione sui due labbri di tenuta. Guarnizioni per Pistone Gu/Gum sono intercambiabili con: - KN21 - SNI21 - U - USHR - USH - UPH - PRU - MUSN - HMU - HSU
